Neye Göre Dizayn Edilir?
Sifonik sistem meteorolojiden alınan Standart Zamanlarda Görülen En Büyük Yağış Değeri raporlarına göre son 100 yılda, 5 dakika için görülen en büyük yağış değeri baz alınarak hesap edilir. Sifonik sistem dizaynının en önemli ve başlangıç noktası süzgeçlerdir. Pasifik® süzgeç girdap kırıcı yapısı sayesinde suyun sisteme dönerek girmesini engelleyerek sistemin hava almamasını ve çok katlı yapısı ile sistemin sürekli aktif çalışmasını sağlar. Sifonik sistem uygulaması HDPE (Yüksek Yoğunluklu Polietilen) boru ile yapılır ve boru birleşim noktalarında alın kaynak ve elektro füzyon yöntemi kullanılır. Böylelikle kusursuz bir sızdırmazlık sağlanmış olur. Contalı birleşim kullanılmadığı için sistem içine hava girişi önlenir ve zamanla conta bozulmalarından kaynaklanacak sızdırmazlık sorunları çözülmüş olur.
Çalışma Prensibi
Yaklaşık 40 senedir Avrupanın bir çok binasında kullanılan bu sistem konvansiyonel sistemle karşılaştırıldığında aşağıda belirtmiş olduğumuz bir çok avantaja sahiptir. Sifonik yağmur drenaj sisteminde vakum etkisi sistemin tamamen dolu çalışması ile sağlanır. Konvansiyonel sistemle karşılaştırıldığında eğime gerek olmaması ve daha düşük çapta boruların kullanılması en önemli fark olarak göze çarpmaktadır. Sifonik yağmur drenaj sistemi boruların tamamen dolu olarak çalışması prensibi ile sağlanmaktadır. Yatay hatta verilen % 0 eğim ve hesaplamalar sonucunda bulunan düşük çaplar ile sistemin önce tam olarak su ile dolması sağlanır. Tam olarak su ile dolan ve içinde hava barındırmayan ortamda su yatay hattan dikey hatta geçerken beraberinde vakum etkisi yaratır. Bu vakum sayesinde suyun hızı ve debisi artar. Boruların tamamen doldurulması ile boru çapları konvansiyonel sisteme göre yarı yarıya azalır. Yatay hatta çok uzun mesafelere eğim olmadan borulama yapılabilir. İniş sayıları konvansiyonele göre çok daha azdır. Yüksek debi sayesinde sistemin kendi kendine temizleme özelliği vardır. Yatay hat uzunluğunun iniş hattına oranı 10 kata kadar olduğu durumlarda maliyet minimize edilir. Bu oran maksimum 20 olabilir.
Askılama Sistemi

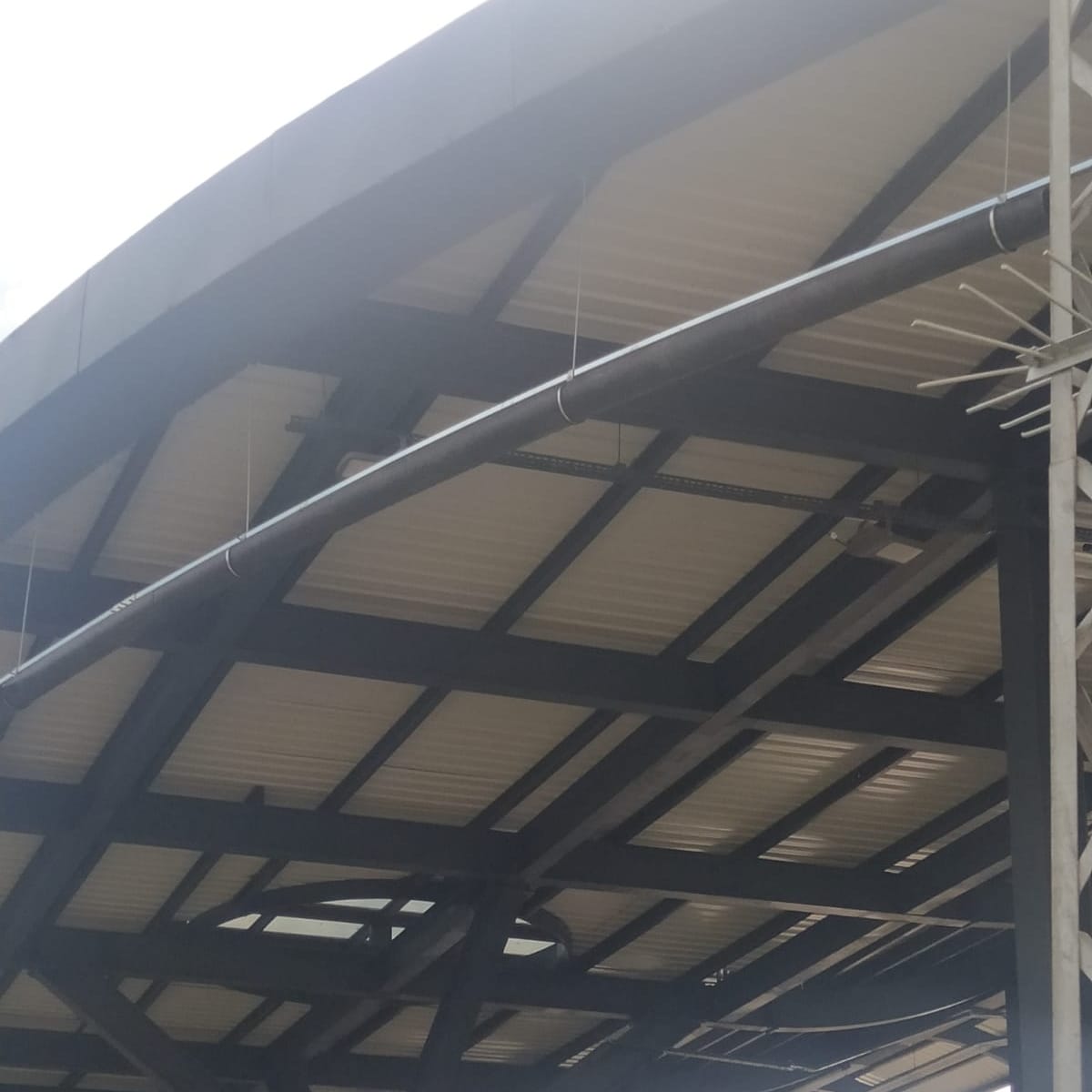

Sifonik sistem ile borular içinden geçen suyun debisi konvansiyonel sisteme göre çok daha fazla olacağından suyun güvenli taşınması için özel askılama sistemi gerekmektedir. % 0 eğimle boruların yatay hatta güvenli çalışmasını sağlayan sistem aşağıdaki gibidir. Özel ray profillerin tavana monte edilmesi ve bu ray profiller üzerine geçirilen özel boru kelepçeleri ile sağlanan bu askılama metodu bu sistemler için güvenilir bir çözüm sunar.
Avantajları
Konvansiyonel sisteme göre daha az ve düşük çapta boru kullanımı. Boru ve ekipmanların az yer tutması. Yatay hatlarda eğime gerek duyulmaması. Yüksek debiden kaynaklanan kendi kendini temizleme özelliği. Özel askılama sistemi ile boruların genleşmeden dolayı yarattığı hareketlerin kontrol altına alınabilmesi. Tesisatın tamamının bina içinde kalabilmesi, dolayısı ile görsel kirlilik yaratmaması. Hatların %0 eğimle ilerlemesi sayesinde yapıların mimarisine göre tesisatların istenilen yerden taşınabilmesi.
Analitik Dizayn
Sifonik Sistem Projelendirme alanında uzman mühendis ekip tarafından, özel tasarlanmış bilgisayar programı ile yapılır. Yapıya uygun dizayn ve hidrolik hesaplamalar yapılarak müşteriye sunulur. Projelendirmenin yapılabilmesi için;
Mimari Kesit, Çatı Planı, Mekanik Tesisat Planı ve Bölgesel yağış oranı gerekmektedir.
